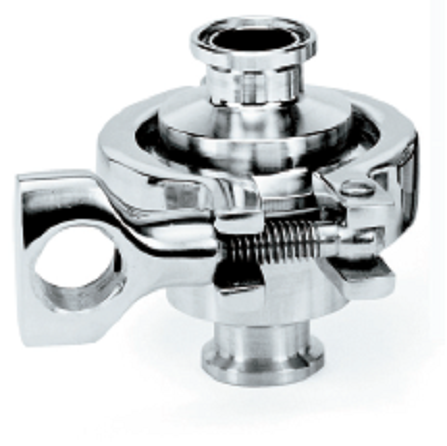

Serie TC-C
Anvendelse: Sanitære installationer (rendamp) med høje krav til indvendig overfladefinish og fuldt selvdrænende design.
Generel data
| Type: | TC-C |
| Materiale: | AISI 316L (ASTM A479) |
| Bælg: | Rustfrit stål 316L |
| Pakning: | PTFE |
| Option:EPDM iht. FDA, Viton | |
| Overfladefinish: | Indvendigt < 120 grit (Ra <0,64μm), elektropoleret |
| Udvendigt < 180 grit (elektropoleret) | |
| Designtryk: | Maks. 8,3 bar v/177°C |
| Arbejdstryk: | Maks. 7 bar |
| Tilslutning: | Triclamps |
| Temperatur: | Maks. 177°C |
| Varianter: | Rustfri bælg |

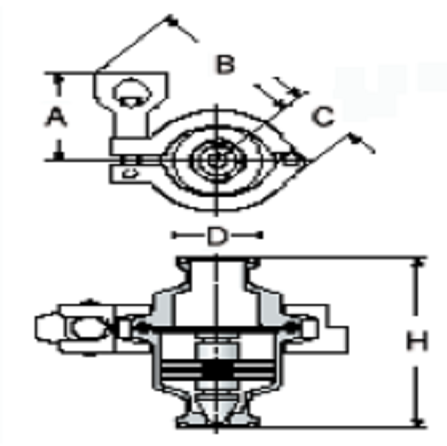

| - | Maks. | Dimensioner mm | ||||||
|---|---|---|---|---|---|---|---|---|
| Varenr. | Tilslutning | differenstryk | A | B | C | D | H | Vægt (kg) |
| 99015115 | 1/2" | 7 | 50 | 74 | 31 | 25,2 | 66 | 0,57 |
| 99015120 | 3/4" | 7 | 50 | 74 | 31 | 25,2 | 66 | 0,57 |
| 99015125 | 1 | 7 | 50 | 74 | 31 | 25,2 | 66 | 0,57 |
| 5,6°C underkøling | 10,2°C underkøling | |||
|---|---|---|---|---|
| ΔP(Bar) | lb/t | kg/t | lb/t | kg/t |
| 0,35 | 180 | 82 | 320 | 145 |
| 0,70 | 360 | 163 | 645 | 293 |
| 1,4 | 676 | 307 | 1108 | 503 |
| 2,1 | 1009 | 458 | 1563 | 709 |
| 2,8 | 1236 | 561 | 1830 | 830 |
| 3,5 | 1542 | 699 | 2016 | 915 |
| 4,1 | 1845 | 837 | 2505 | 1136 |
| 4,8 | 2037 | 924 | 2668 | 1210 |
| 5,5 | 2360 | 1071 | 2990 | 1356 |
| 6,2 | 2460 | 1116 | 3237 | 1468 |
| 6,9 | 2547 | 1155 | 3450 | 1565 |
