TSW 22 termisk kapselvandudlader og luftudlader, wafer type
Anvendelse: Tracing eller som termisk udluftning * Underkøler kondensat inden afledning.
Generel data
| Type: | TSW22 |
| Materiale: | Rustfrit stål 304 |
| Kapsel: | Rustfrit stål. 10°C (S) underkøling |
| Option: 5°C (H) eller 30°C (L) underkøling | |
| Sæde: | Rustfrit stål |
| Si: | Rustfrit stål |
| Designtryk: | Maks. 32 bar |
| Arbejdstryk: | Maks. 22 bar |

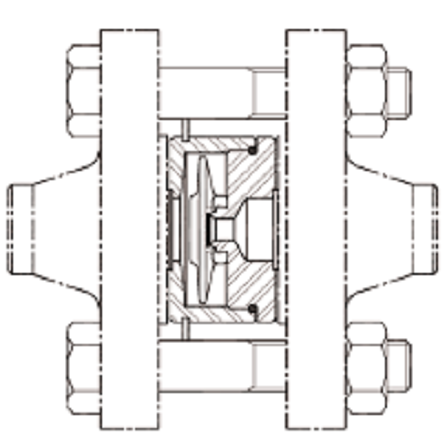

| Tilslutning: | Indspænding mellem flanger iht. EN1092-1 PN16/40 |
| Arbejdstemperatur: | Maks. 250°C |
| Designtemperatur: | Maks. 300ºC |

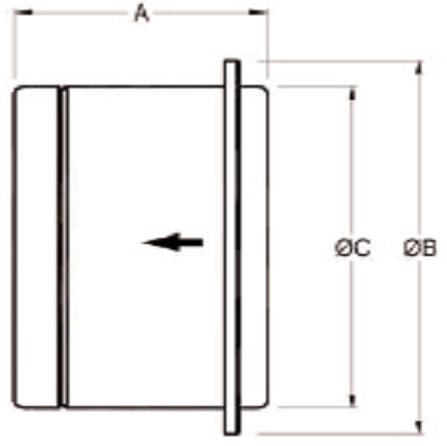

| - | Maks. | Dimensioner mm. | |||
|---|---|---|---|---|---|
| Varenr. | Tilslutning | differenstryk | A | B / c | Vægt (kg) |
| - | 15 | 22 | 25 | 51 / 43 | 0,25 |
| - | 20 | 31,5 | 61 / 53 | 0,45 | |
| - | 25 | 22 | 35,5 | 71 / 64 | 0,75 |
| Varenr. | Type | Underkøling |
|---|---|---|
| 45308077 | H | 5°C |
| 45308058 | S | 10°C |
| 45308066 | L | 30°C |
| TSS med kapsel S (Kapacitet er 2-3 gange højere ved koldt kondensat) | ||||||||
|---|---|---|---|---|---|---|---|---|
| Δ(bar) | 0,2 | 0,3 | 0,5 | 1 | 2 | 3 | 4 | 6 |
| Kg/timen | 70 | 120 | 140 | 255 | 385 | 455 | 410 | 600 |
