En gammel kending i ny og opdateret udgave! BALLOSTAR® KHA Kuglehane (2022) er udviklet til at være funktionel i næsten alle industrier. Den er beregnet til at afspærre eller transportere et medie inden for de tilladte tryk- og temperaturgrænser efter at være installeret i et rørsystem.

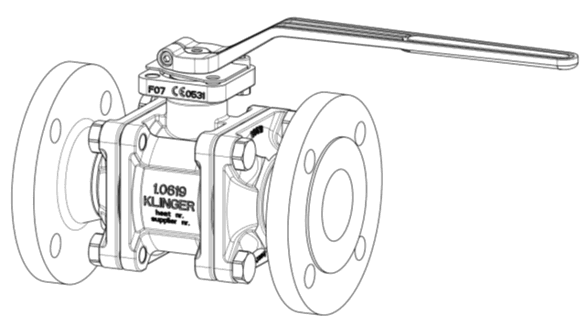

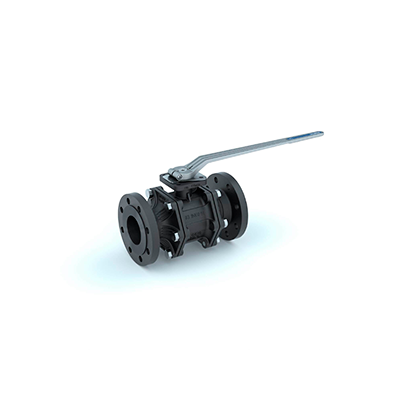

BALLOSTAR® KHA Kuglehane kommer i tre versioner, hhv. KHA-F (Flange), KHA-S (Svejseende) og KHA-G (Gevind). De tekniske data kan findes under hver produktside i den danske manual.
“Hvis jeg skal fremhæve to fordele ved den nye KHA, så er det, at den er firesafe som standard, og at den kan svejses ind uden adskillelse – det er virkelig smart!”
siger Lars Baumann Petersen, Product Specialist – Ventil Team.
Herunder er beskrevet forskellige principper og fordele ved KHA kuglehanen.
Heriblandt funktionsprincippet med svømmende kugle, fjedrende tætningssystem, sædeelementer, spindelpakningstyper, samt tryk- og temperaturdiagrammer.
Kuglehanen er garanteret tæt ved både høje og lave tryk pga. det ”elastiske” sædeelement. Tætheden opnås med to fjedrende tætningselementer, som arbejder uafhængigt af hinanden.
Der opnås tætning mellem kugle og sæde under montagen, mere præcist ved forspænding af sædet, og dernæst under driften, som følge af differenstrykket over kuglehanen.

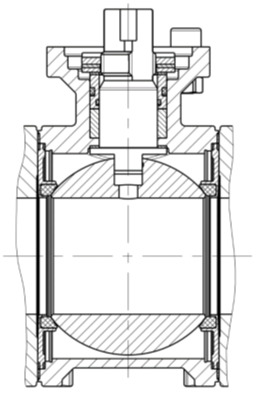

KHA kuglehanen er konstrueret med svømmende kugle, så det er vigtigt, at kuglen kan bevæges nemt når denne skal åbne/lukke, samtidig med den er fastholdt og styret præcist. De fleksible sædeelementer opfylder denne dobbeltfunktion.
De fleksible sæder styrer kuglen og fungerer som krafttransducere.
Princippet med svømmende kugle er velegnet for kuglehaner under en vis størrelse. For store dimensioner vil vægten og bevægelseskræfterne fra kuglen påvirke sædeelementerne, så levetiden bliver kort. Derfor er KLINGERs 3-delte KHA kuglehaner begrænset til DN125, så der opnås en teknisk perfekt løsning med optimal levetid. For større dimensioner anbefales KLINGER KHI med lejret kugle.

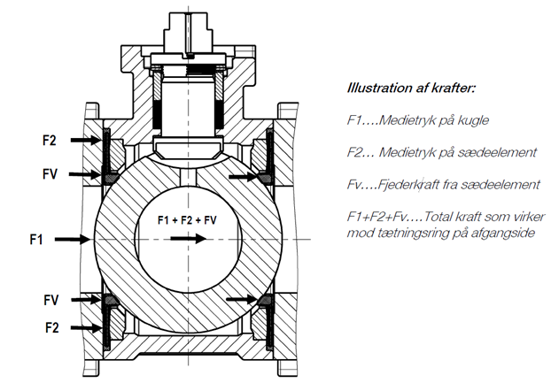

Allerede ved samling af kuglehanen opnås en forspænding af det fjedrende tætningssystem mod kuglen. De to fjedrende tætningselementer i rustfrit stål med KFC sædering og en K-Flon u-tætning på den ydre kant af tætningselementet, udgør tætningssystemet på ind- og afgangssiden af kuglen.
Medietrykket presser kuglen mod afgangssædet, samtidig med at trykket presser sædelementet på indgangssiden mod kuglen. KHA Ballostar er vedligeholdelsesfri og klarer tryk i begge flowretninger.
Den U-formede pakning yderst på sædeelementet sørger for absolut tæthed ud mod atmosfæren.

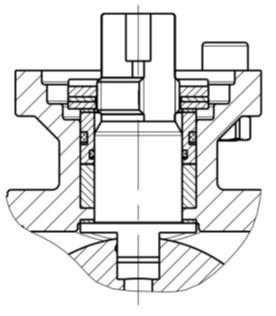

Spindeltæthed opnås via spindelpakning, samt tallerkenfjeder (Bellville washers).
Dette design kræver minimal vedligeholdelse, sætter sig ikke og behøver kun meget lille tilspænding for at opnå 100 % tæthed. Tallerkenfjederskiverne er placeret, så pakdåsen altid er under tryk - uafhængigt af svingende tryk og temperatur.
Effektiv indkapsling af sædet sikrer, at sæderingen ikke sætter sig eller flyder pga. påvirkninger fra flow, temperatur eller tryk fra kuglen. Trykket fra kuglen (4) optages af sædeelementet (1-2-3). Huspakningen er ligeledes indkapslet effektivt.

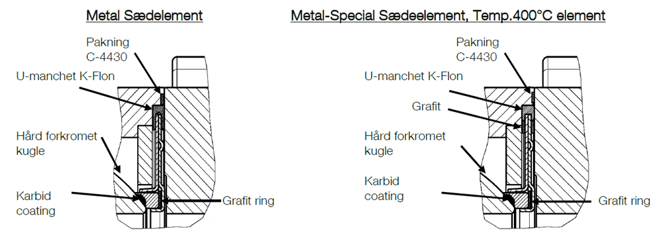

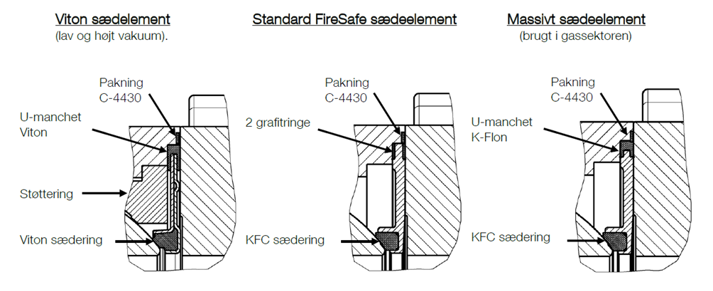

Et modulært system gør det muligt at udstyre tætningselementerne med specielle tætningsringe efter behov. Herunder ses de forskellige sædeelementer:
Der findes en del forskellige spindelpakningstyper. Valget af denne afhænger af den applikation, som kuglehanen skal anvendes i.
Vores standard spindelpakning (Atlas + Grafit), eller vores PTFE-labyrint spindelpakning, er ideel til de fleste applikationer. Har du derimod en applikation med høje temperaturer, er en grafitspindelpakning dit bedste valg.
Skal ventilen installeres i et gasanlæg eller i en applikation hvor der er højt og lavt vakuum, er det en O-rings spindelpakning du bør anvende. Men tag en snak med én af vores sælgere, om den bedste løsning til netop din applikation.
De gældende maksimale anvendelsesbegrænsninger, med hensyn til tryk og temperatur, er defineret af deres indbyrdes afhængighed. Et P/T-diagram er et ideelt værktøj til at vælge en passende ventil til en given driftssituation.

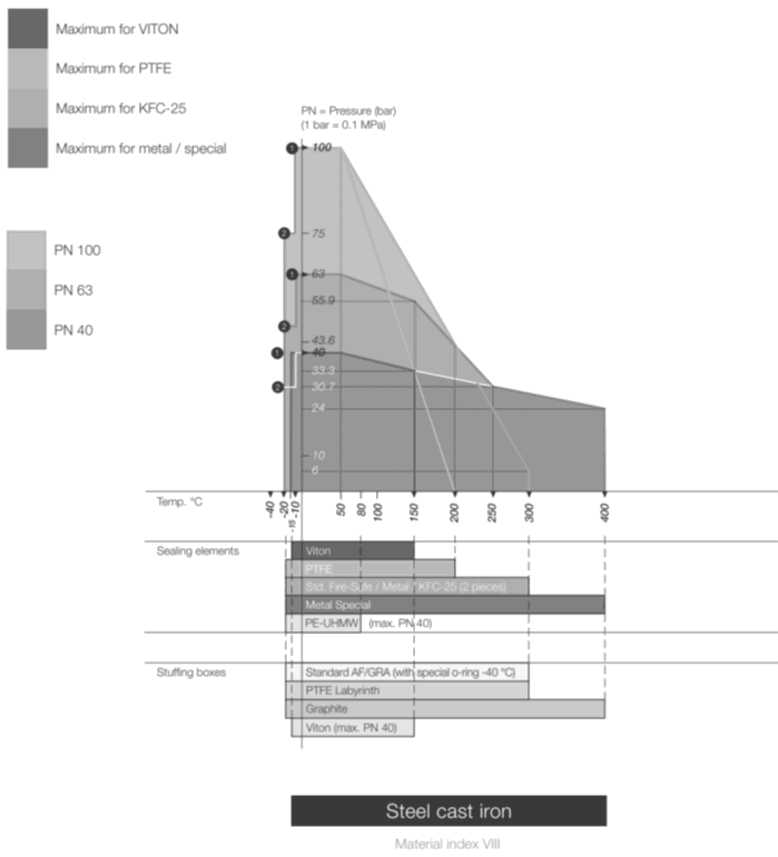

Diagrammet nedenfor viser grænserne for anvendelsen af KHA kuglehaner.
Stål version VIII

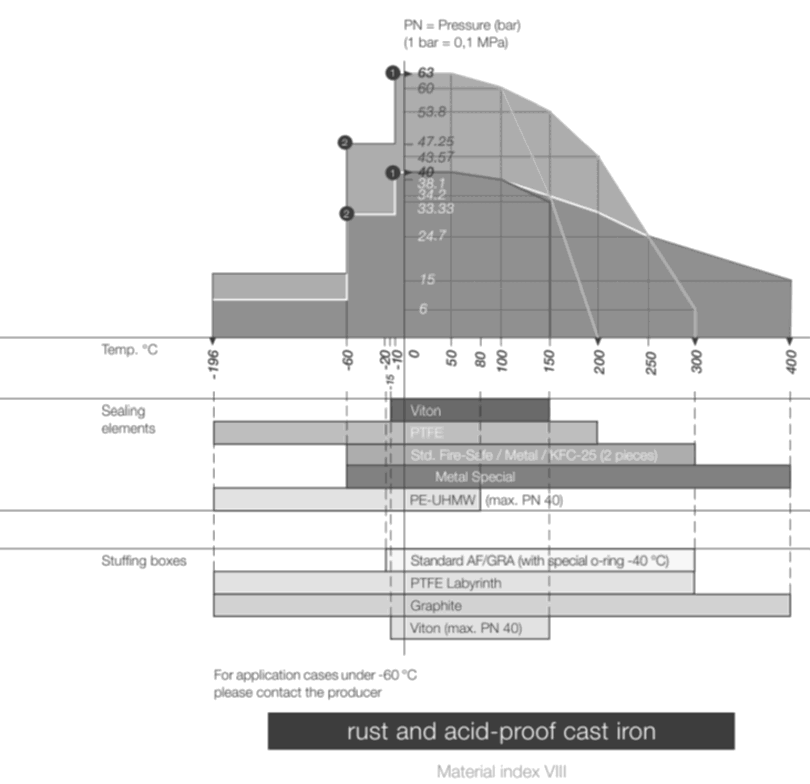

Diagrammet nedenfor viser grænserne for anvendelsen af KHA kuglehaner.
Syrefast rustfri stål version XC
